定量控制方案

一、概述：通過循環提液泵與電磁閥門以及流量計的配合，實現不同液體不同比例定量添加到收集罐中，本系統采用以下方案：

定量控制儀+互鎖電路，方案節省成本，實現精準單一控制，周期短。

二、功能及現場要求：

2.1實現功能

1、能夠實現單獨定量添加（一個流量計管轄一個添加通道）；

2、能夠實現數據保存，歷時數據查詢；

3、具備與第三方通信能力

2.2現場要求

1、現場必須保證液體滿管，建議管路呈凹型設計，并且流量計前后直管段符合安裝要求；

2、因為管路在始終滿管的時候，才能保證每次添加的計量精度，如果有條件可以增加旁路監測，在初始啟動或者空管時，通過泵先將管路打滿試劑，旁路檢測到試劑溢出則可確保試劑已經充滿管路。此時再計量添加，能夠提高添加精度且重復性高。

2.3現場線纜以及線槽自行準備

1、  流量計和電磁閥信號屏蔽線RVVP 3*1.5平方 ，數量依據現場。

2、流量計，配套國標法蘭螺栓，耐壓1.6Mpa，數量依據現場

3、電磁閥，配套國標法蘭螺栓，耐壓1.6Mpa，數量依據現場

4、泵，耐壓1.6Mpa，數量依據現場

三、工作原理：

現場通過按鈕選擇定量添加的通道，通過定量控制儀判斷當前流量是否達到設定流量，及時切斷或者切換水泵與電磁閥門；從而實現高精度的單路流量控制，具備數據查詢功能。

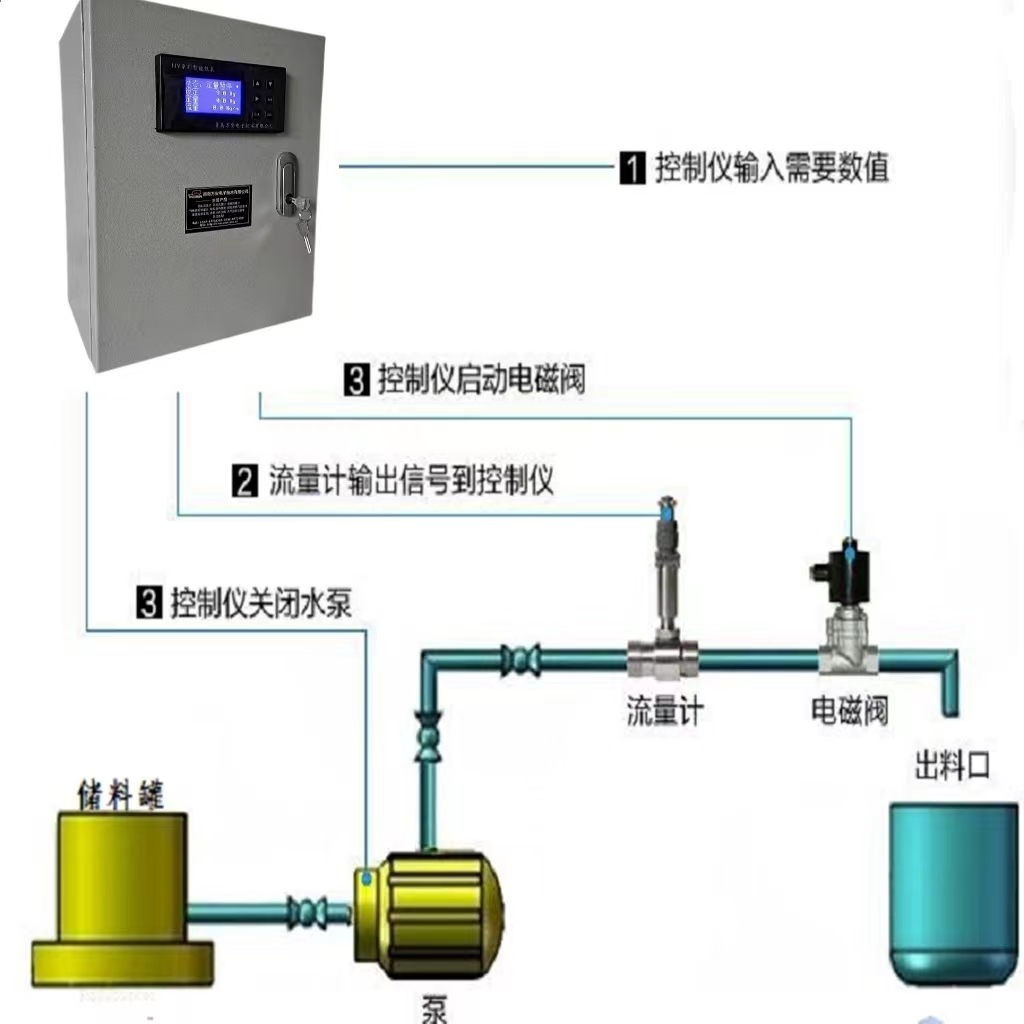

四、示意圖如下：
